| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RAYMO |
| ได้รับการรับรอง: | CE/ROHS/REACH/SGS |
| หมายเลขรุ่น: | J30J-15ZK |
| จำนวนสั่งซื้อขั้นต่ำ: | 1pcs |
| ราคา: | 2.1 |
| รายละเอียดการบรรจุ: | กระเป๋าและกล่อง |
| เวลาการส่งมอบ: | 5-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 50000pcs/เดือน |

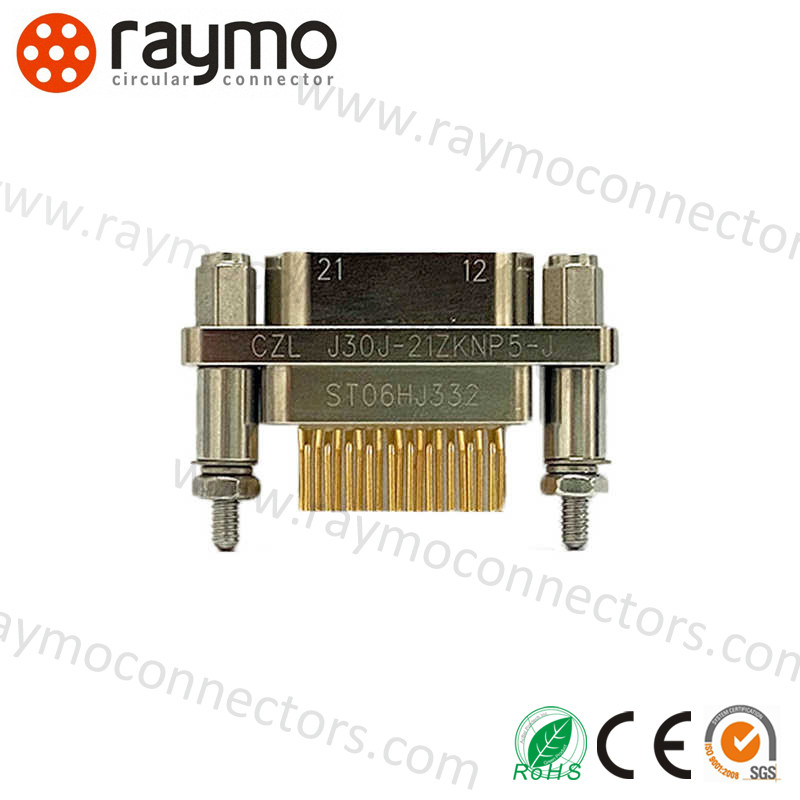

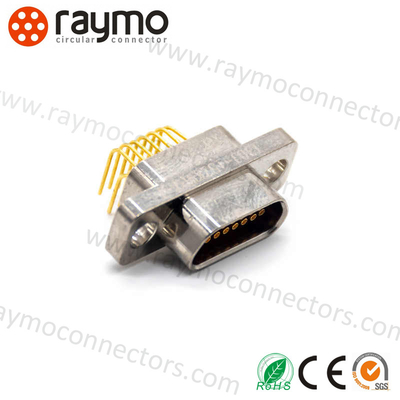

| ประเภทตัวเชื่อมต่อ: | ตัวเชื่อมต่อสี่เหลี่ยม J30J ซีรี่ส์ | พิมพ์: | ตัวเชื่อมต่อ D-Sub Micro-D |
|---|---|---|---|
| วัสดุ: | อลูมิเนียมกับชุบนิกเกิล | รอบการผสมพันธุ์: | 500 ครั้ง |
| ติดต่อ: | 9,15,21.25.31.37.51.66.74.100.144 | การจัดอันดับ IP: | IP65 |
| เน้น: | เครื่องเชื่อมไฟฟ้าทรงสี่เหลี่ยมที่ทนทาน,D-SUB Micro-D เครื่องเชื่อมไฟฟ้าสี่เหลี่ยม,9 ติดต่อ เครื่องเชื่อมไฟฟ้าทรงสี่เหลี่ยม |
||
1 .สอดคล้องกับผลิตภัณฑ์ MDM series ของอเมริกา
|
อุณหภูมิสิ่งแวดล้อม
|
-55～+125℃
|
ความต้านทานหน้าสัมผัส
|
≤10mΩ
|
|
ความชื้นสัมพัทธ์
|
+40℃ สูงสุด 95%
|
ฉนวนกันความร้อน
|
≥5000MΩ
|
|
การสั่นสะเทือน
|
10～2000Hz 196m/s2
|
แรงดันไฟฟ้าทนต่อไดอิเล็กทริก
|
800V
|
|
แรงกระแทก
|
735m/s²
|
อายุการใช้งานทางกล
|
500 ครั้ง
|
|
การเร่งความเร็วรวม RMS
|
23.1G
|
เวลาหยุดพักทันที
|
≤1μs
|
|
พิกัดกระแส
|
3A
|
|
| J30J | X | -15 | ZK | X | P | - G | AD | |
| รหัสหลัก: | J30J | |||||||
| ซีรีส์ J30J | ||||||||
| รูปแบบ: | ||||||||
| ไม่มีตัวระบุ - ประเภทพื้นฐาน, | ||||||||
| C-วัสดุภายนอกเป็นทองแดงฟอสฟอรัสดีบุกและชุบนิกเกิล, | ||||||||
| D-เปลี่ยนรูยึดสำหรับ M2-6H, | ||||||||
| M-ปิดผนึกด้วยกาว | ||||||||
| จำนวนหน้าสัมผัส: | 15 | |||||||
| 9, 15, 21, 25, 31, 37, 51, 74, 100 | ||||||||
| ประเภทคอนเนคเตอร์และหน้าสัมผัส: | ZK | |||||||
| TJ- ปลั๊กพร้อมหมุด, | ||||||||
| ZK- ช่องเสียบพร้อมซ็อกเก็ต, | ||||||||
| TJ/ZK คือชุดค่าผสมแบบยึด | ||||||||
| ประเภทขั้วต่อหน้าสัมผัส: | ||||||||
| Null-จีบ, | ||||||||
| S-บัดกรี, | ||||||||
| N-PCB แบบใส่ตรง, | ||||||||

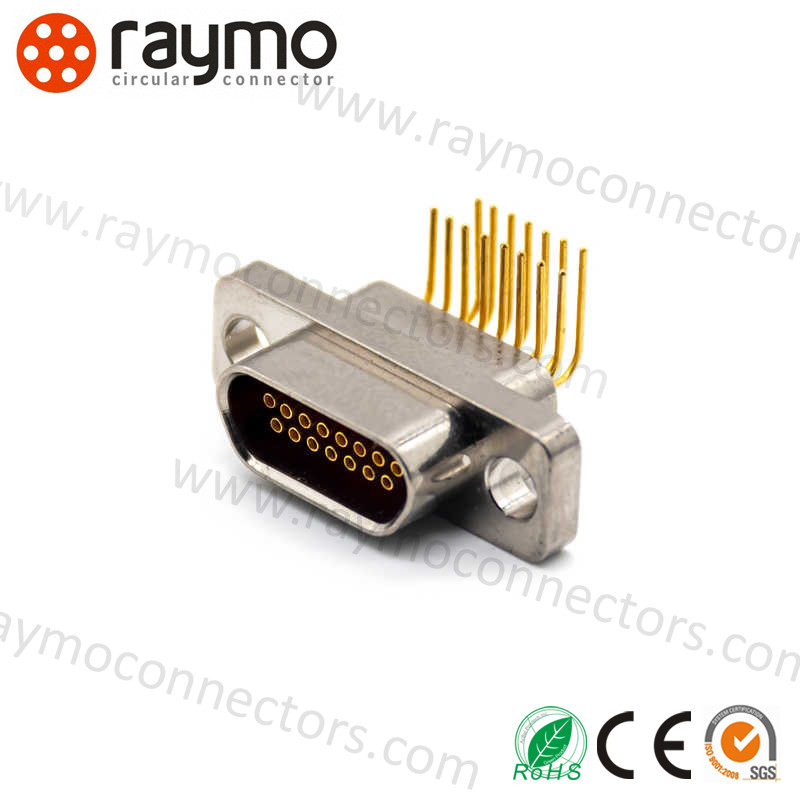

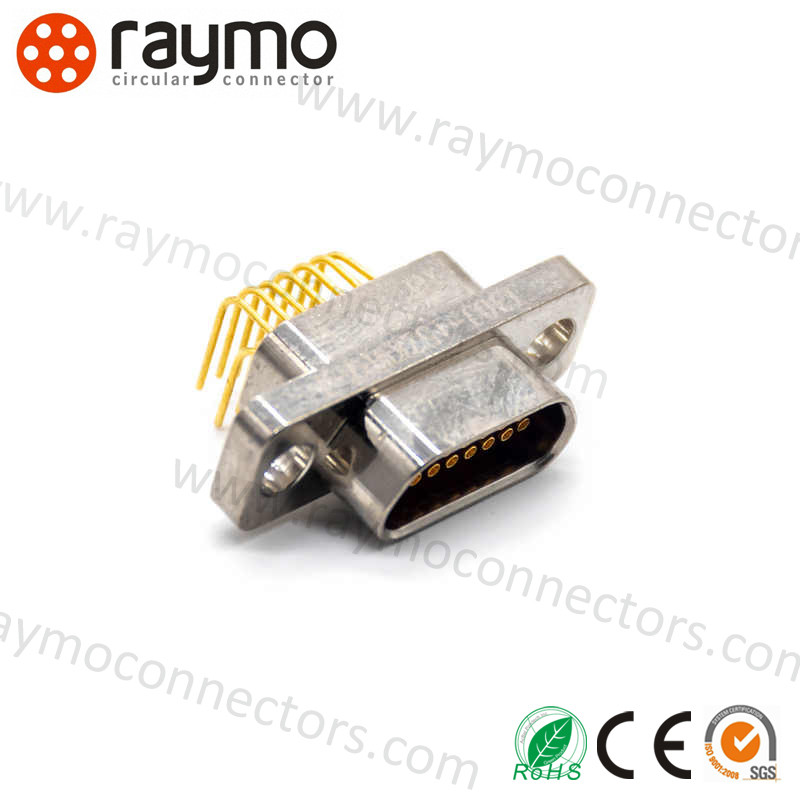

| W-PCB แบบใส่ทำมุม | ||||||||
| ประเภทของชุดประกอบย่อยล็อค: | P | |||||||
| ตรวจสอบรายละเอียดเพิ่มเติมในชุดประกอบย่อยล็อค J30J | ||||||||
| การตกแต่ง: | - G | |||||||
| Null- เปลือกชุบนิกเกิล, | ||||||||
| G- เปลือกชุบแคดเมียม | ||||||||
| ประเภทที่ปรับปรุง: | A | |||||||

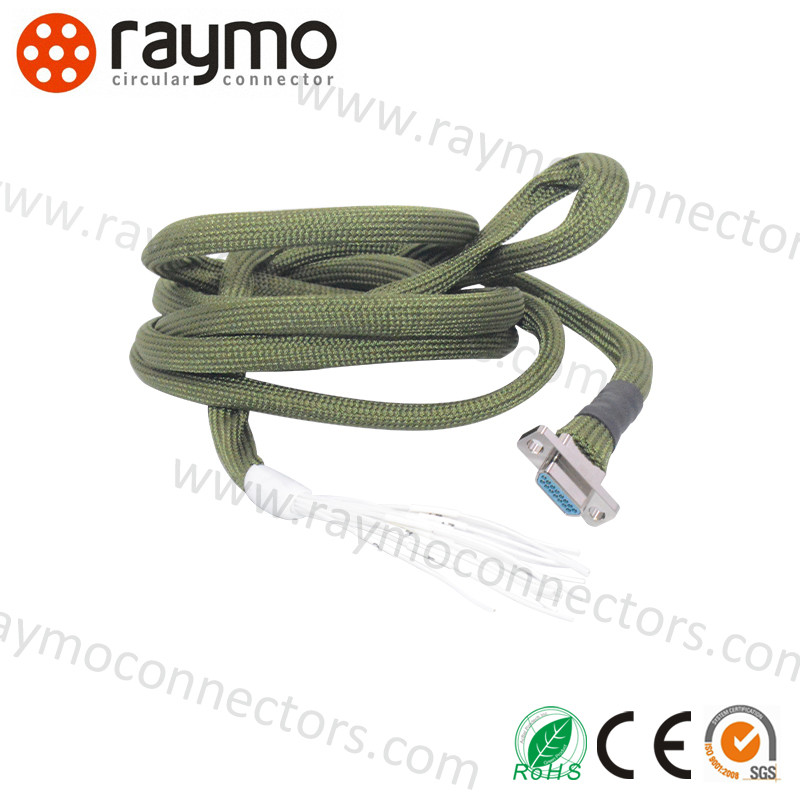

| A-เปลือกพร้อมตัวตัดสายเคเบิลถักป้องกัน, | ||||||||
| C-เหมาะสำหรับหน้าสัมผัสและสายไฟทำมุมขวา, | ||||||||
| D-มีร่องป้องกันการหมุนในขั้วต่ออินเทอร์เฟซของหน้าแปลนเปลือกช่องเสียบ, | ||||||||
| AD-การรวมกันของรูปแบบ A และ D, | ||||||||
| J-ตารางของ PCB คือ 1.27×2.54 (แถว*เส้น), | ||||||||
| Q-หน้าแปลนเปลือกกว้างขึ้น |
| ซีรีส์ทั่วไป J30J | |||||
| ซีรีส์ J30J Crimp | ซีรีส์ J30J Solder S | ซีรีส์ J30J Straight Inserting PCB N | ซีรีส์ J30J Straight Inserting PCB N-J | ซีรีส์ J30J 90° Inserting PCB W | ซีรีส์ J30J 90° Inserting PCB W-J |
| พร้อมหน้าสัมผัสแบบจีบ | พร้อมหน้าสัมผัสแบบบัดกรี | พร้อมตารางขนาด 2.54X2.54 | พร้อมตารางขนาด 1.27X2.54 (แถว x เส้น) | พร้อมตารางขนาด 2.54X2. 54 | พร้อมตารางขนาด 1.27X2. 54 (แถว X เส้น) |
