| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RAYMO |
| หมายเลขรุ่น: | Ofц-бс-1 (2) |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 |
| ราคา: | USD25 |
| เวลาการส่งมอบ: | 5-8 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | 2000pcs |
| เน้น: | ОНЦ-БС-1-7/12-B1-1-B เครื่องเชื่อม,ОНЦ-БС-1(2) เครื่องเชื่อม ultra-small บายอนเน็ต,เครื่องเชื่อม 7 ปิน บายอนเน็ตขนาดเล็กมาก |
||
|---|---|---|---|
คำอธิบายผลิตภัณฑ์ อุตสาหกรรมคอนเนคเตอร์ OHS-BC-1(2)คอนเนคเตอร์:
คอนเนคเตอร์ OHS-BC-1(2)
คอนเนคเตอร์แบบเสียบและเต้ารับ OHS ซีรีส์ ใช้เทคโนโลยีคอนเนคเตอร์ของรัสเซียเป็นหลัก คอนเนคเตอร์ประเภทนี้ใช้กันอย่างแพร่หลายในวงจร DC และ AC ของเครื่องมือไฟฟ้า วิทยุ และควบคุมต่างๆ ประกอบด้วยปลั๊กและเต้ารับ พร้อมตำแหน่งกุญแจหลายระดับสำหรับการติดตั้ง โหมดการเชื่อมต่อของคอนเนคเตอร์เป็นแบบเสียบ เต้ารับไม่มีส่วนต่อท้าย และปลั๊กมีส่วนต่อท้ายพลาสติกแบบตรง ในขณะเดียวกันก็สามารถจับคู่และแลกเปลี่ยนกับชิ้นส่วนเดิมของซีรีส์ OHS ของรัสเซียได้
คอนเนคเตอร์ OHS-BC-1(2) ออกแบบมาสำหรับใช้งานในวงจรไฟฟ้ากระแสตรง
กระแสสลับ (ความถี่สูงถึง 3MHz) และกระแสพัลส์
คอนเนคเตอร์ OHS-BC-1(2) ประกอบด้วยปลั๊กแบบมีซีลและเต้ารับแบบไม่มีซีลสำหรับการติดตั้งแบบกลุ่ม มีการโพลาไรซ์ของตัวเรือนหลายแบบ ซึ่งป้องกัน
การเชื่อมต่อที่ไม่ถูกต้อง
การเชื่อมต่อคอนเนคเตอร์ - แบบเสียบ
ปลั๊กผลิตโดยไม่มีปลอกหุ้ม เต้ารับมีปลอกหุ้มพลาสติกตรง
แผนผังการจัดวางหน้าสัมผัส จำนวนและเส้นผ่านศูนย์กลางของหน้าสัมผัสแสดงไว้ในตารางที่ 1
การเคลือบหน้าสัมผัสในคอนเนคเตอร์: OHS-BC-1 - เงิน, OHS-BC-2 - ทอง
คอนเนคเตอร์ผลิตขึ้นสำหรับการติดตั้งภายในอาคารในทุกสภาพอากาศ
ตามข้อกำหนดทางเทคนิค BR0.364.030 TU (การยอมรับ "5")
ประเภทคอนเนคเตอร์
| เต้ารับ | ประเภทหน้าสัมผัส |
| ตัวผู้ | จำนวนตำแหน่ง |
| 7 พิน | ขนาดเปลือก |
| 12 | 7 |
| โลหะผสมทองแดง เคลือบทอง/เงิน | วัสดุฉนวน |
| PPS | วัสดุเปลือก |
| โลหะผสมอลูมิเนียม ผิวเคลือบอะโนไดซ์, โลหะผสมสังกะสี ชุบนิกเกิล (เกรดอุตสาหกรรม) | ขนาดหน้าสัมผัส |
| Φ1.0 | กระแสสูงสุดต่อหน้าสัมผัส |
| 3.1A | ผลรวมของกระแส |
| 22A | แรงดันไฟฟ้าที่กำหนด |
| 250V | ความต้านทานหน้าสัมผัส |
| ≤5MΩ | การเชื่อมต่อหน้าสัมผัส |
| บัดกรี | ประเภทการยึด |
| การเชื่อมต่อแบบเสียบ | จำนวนครั้งที่เสียบและถอด |
| 250 | หมายเลขชิ้นส่วนรัสเซีย |

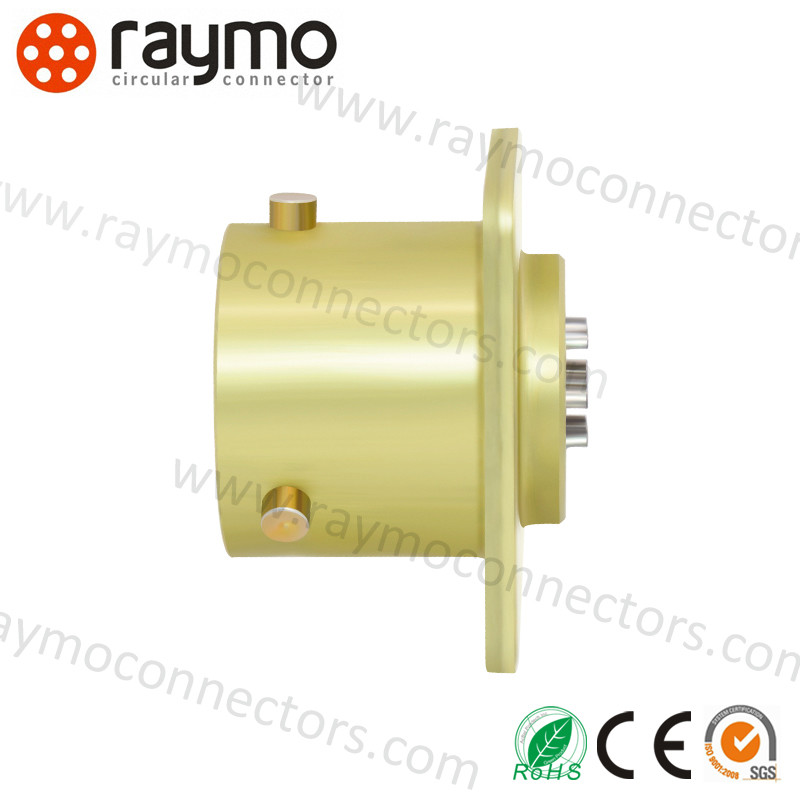

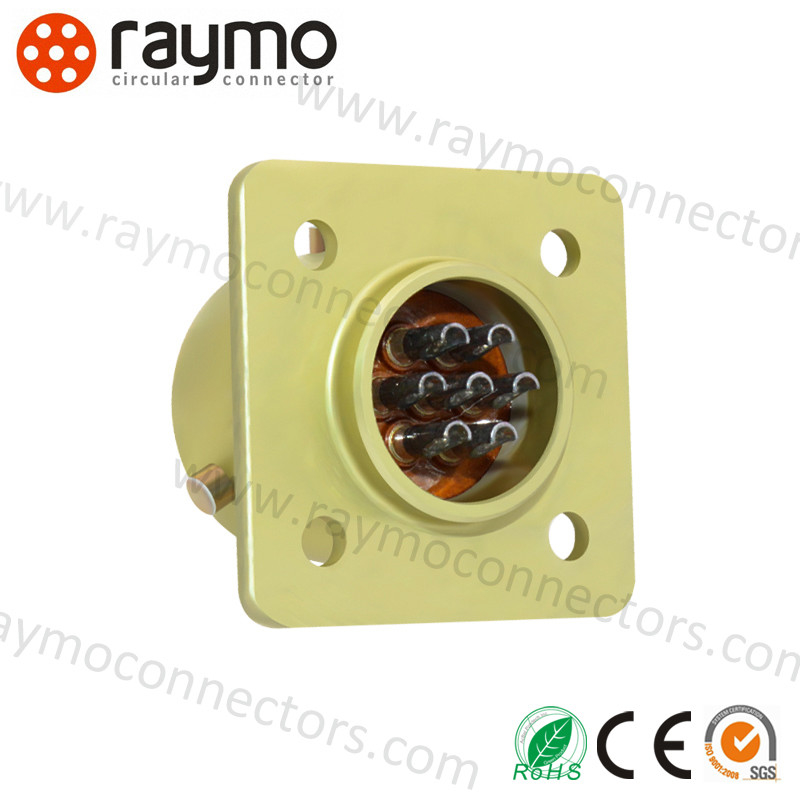

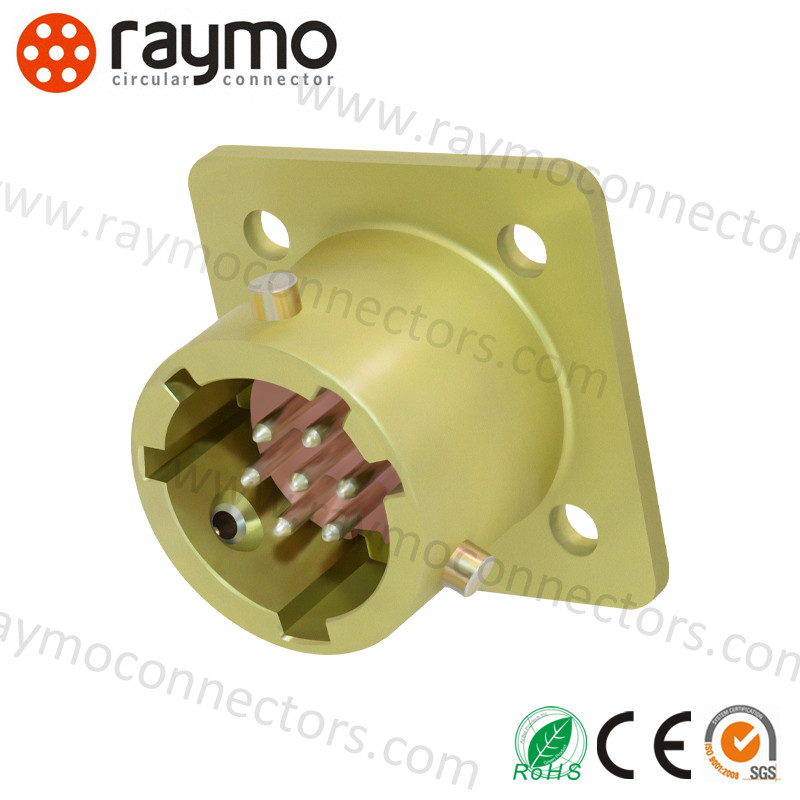

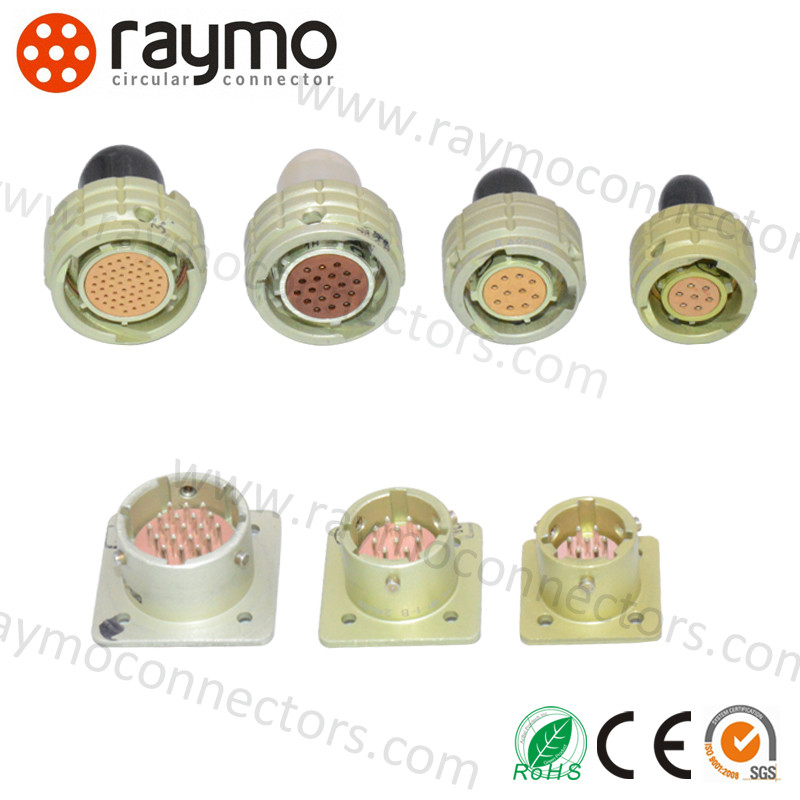

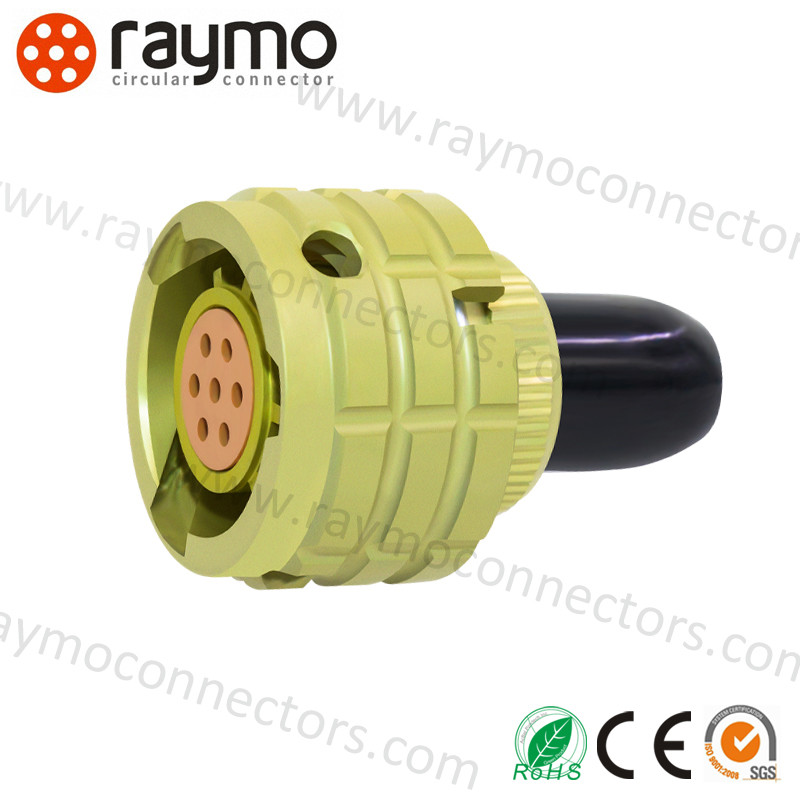

| -60°C – +85°C | รูปภาพผลิตภัณฑ์ |
เอกสารข้อมูลผลิตภัณฑ์
คอนเนคเตอร์ไฟฟ้าขนาดเล็กพิเศษซีรีส์ OHS
|
| ขนาดเปลือกมาตรฐาน |
|
| ขนาดเปลือกมาตรฐาน |
| ค่า | ความต้านทานหน้าสัมผัส |
| ≤5mΩ | ความต้านทานฉนวน |
| ≥1000MΩ (ภายใต้สภาวะปกติ) | อุณหภูมิแวดล้อม |
| - 60°C~85°C | การสั่นสะเทือน |
| 1-5000Hz 20g | แรงกระแทก |
| 1000g (ครั้งเดียว); 100g (หลายครั้ง); | เส้นผ่านศูนย์กลางหน้าสัมผัส |
| Φ1.0mm | อายุการใช้งานเชิงกล |
| เสียบและถอด 250 ครั้ง | ชั่วโมงการทำงาน |
| 5000 ชั่วโมง | การรับประกัน |
| 15 ปี | 2. กระแสทำงาน, แรงดันไฟฟ้าปฏิบัติการ |
|
| ขนาดเปลือกมาตรฐาน | ขนาดเปลือกมาตรฐาน | ขนาดเปลือกมาตรฐาน | ขนาดเปลือกมาตรฐาน |
| จำนวนหน้าสัมผัส | กระแสทำงานหน้าสัมผัสเดี่ยว (A) | กระแสรวม (A) | แรงดันไฟฟ้าปฏิบัติการ (V) | 10 |
| 3 | 3.7 | 15 | 250 | หมายเลขชิ้นส่วนรัสเซีย |
| 7 | 3.1 | 22 | 32 | หมายเลขชิ้นส่วนรัสเซีย |
| 10 | 3 | 30 | 250 | หมายเลขชิ้นส่วนรัสเซีย |
| 19 | 2.1 | 40 | 250 | หมายเลขชิ้นส่วนรัสเซีย |
| 32 | 1.8 | 60 | 250 | หมายเลขชิ้นส่วนรัสเซีย |
| 50 | 1.5 | 75 | 250 | หมายเลขชิ้นส่วนรัสเซีย |
| หมายเลขชิ้นส่วนจีน | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-4/10-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| OHS-BC-1-7/12-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | OHS-BC-1-50/27-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | หมายเลขชิ้นส่วนรัสเซีย |
| หมายเลขชิ้นส่วนจีน | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | OHS-BC-1-50/27-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | คำถามที่พบบ่อย |
คำถามที่พบบ่อยเกี่ยวกับคอนเนคเตอร์ OHS ของรัสเซีย
1.
ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?ใช่ ยินดีรับคำสั่งซื้อตัวอย่างคอนเนคเตอร์ 2PM ของรัสเซียเพื่อทดสอบและตรวจสอบคุณภาพ
2. เงื่อนไขการชำระเงินของคุณคืออะไร?
โดยปกติ เรายอมรับ T/T สำหรับคำสั่งซื้อปกติ เงื่อนไขการชำระเงินคือเงินมัดจำ 30% ส่วนที่เหลือชำระก่อนจัดส่ง
3. ระยะเวลารอคอยนานเท่าใด?
โดยปกติจะใช้เวลา 10 วันหลังจากได้รับเงินล่วงหน้า
4.
เงื่อนไขการบรรจุภัณฑ์ของคุณคืออะไร?บรรจุในถุงพลาสติกก่อน จากนั้นในกล่องเล็ก สุดท้ายในกล่องใหญ่ที่เป็นกลาง
5.
ระยะเวลาการรับประกันนานเท่าใดหนึ่งปีหลังจากการจัดส่ง
