| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RAYMO |
| ได้รับการรับรอง: | CE/ROHS/REACH/SGS/ISO9001 |
| หมายเลขรุ่น: | OF |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | 5.6-20.3 |
| รายละเอียดการบรรจุ: | กระเป๋าและกล่อง |
| เวลาการส่งมอบ: | 5-7 วันทำการ |
| สามารถในการผลิต: | 50000pcs/เดือน |
| ชุด: | ตัวเชื่อมต่อ OHS Series Bayonet Ultra-Small | หมายเลขรุ่น: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| ขนาดเปลือก: | 10.12.14.18.22.27 | ติดต่อ: | 4.7.10.19.32.50 |
| วิธีการเชื่อมต่อ: | การเชื่อมต่อดาบปลายปืน | วัสดุเปลือกหอย: | การรักษาพื้นผิวอลูมิเนียมอะโนไดซ์ |
| วัสดุติดต่อ: | โลหะผสมทองแดงที่มีการชุบทอง/เงิน | ฉนวน: | เบ็กไลท์ |
| เทอร์มินัล: | ประสาน | อุณหภูมิแวดล้อม: | -60 ถึง +200 ° C |
| Life Sycle: | IP67500 ครั้ง | ||

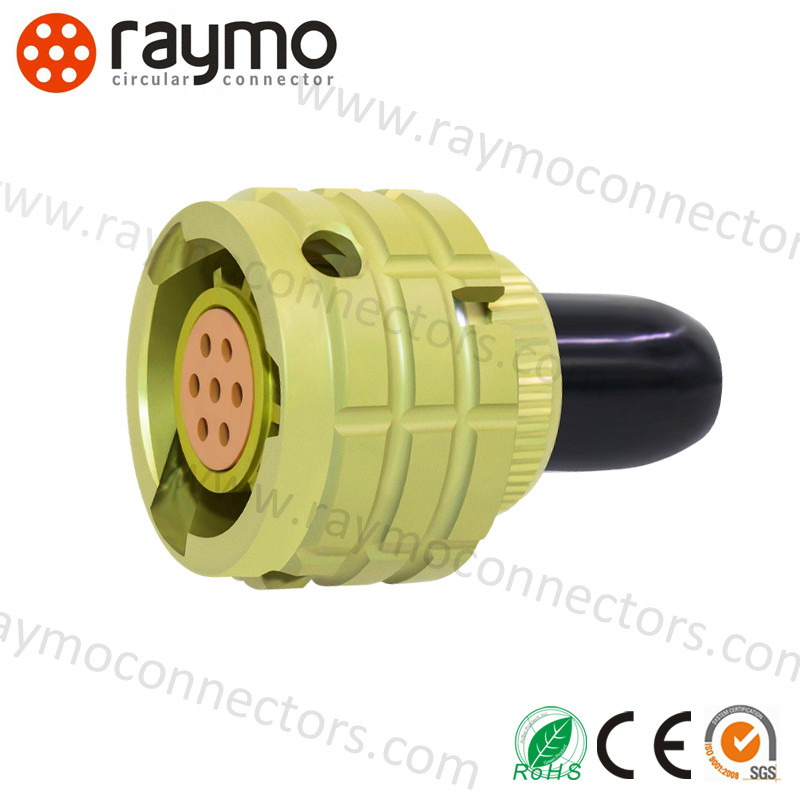

| เน้น: | ปลั๊กตัวเมีย 4 พิน ตัวเชื่อมต่อ OHS,ตัวเชื่อมต่อ ОНЦ-БС-1-4/10-P12-1-B,ОНЦ-БС-1-4/10-P12-1-B |
||
ขั้วต่อวงกลมทุกประเภทจากผู้ผลิต OEM ในประเทศจีน

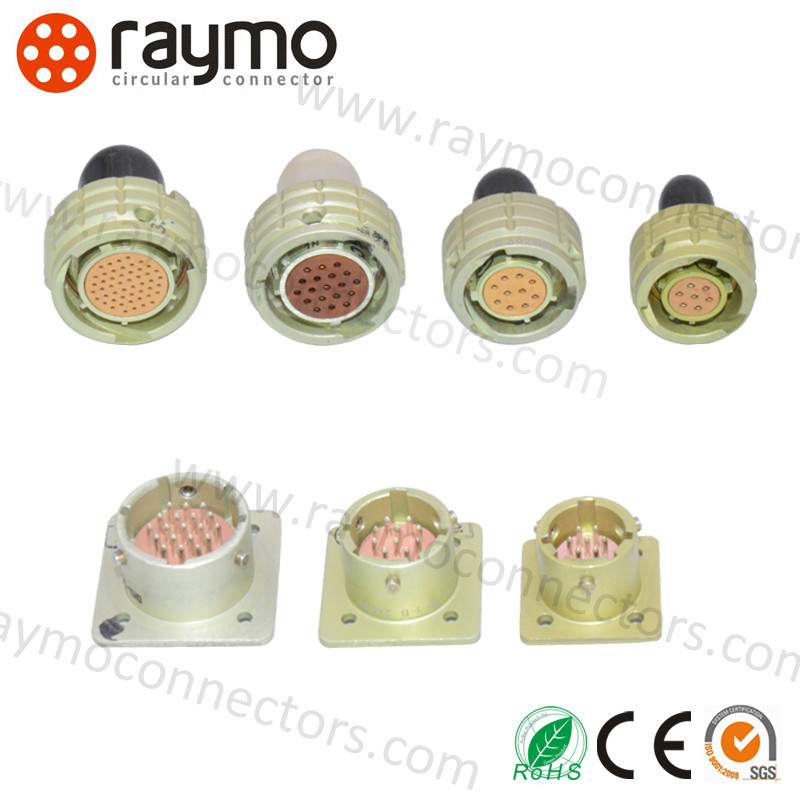

ОНЦ-БС-1(2) ขั้วต่อไฟฟ้าแบบวงกลมซีรีส์ OHS วิธีการเชื่อมต่อใช้การเชื่อมต่อแบบดาบปลายปืน รูปแบบการเชื่อมต่อปลายส่วนสัมผัสเป็นการเชื่อมแบบเชื่อม ผลิตภัณฑ์มีลักษณะการเชื่อมต่อและถอดออกอย่างรวดเร็ว ขนาดเล็ก ความหนาแน่นสูง ทนทานต่อสภาพแวดล้อมได้ดี มีความน่าเชื่อถือสูง ซ็อกเก็ตไม่มีส่วนต่อท้าย ปลั๊กสามารถมีส่วนต่อท้ายพลาสติกตรง เหมาะสำหรับวงจร DC AC
ในขณะเดียวกัน สามารถจับคู่และแลกเปลี่ยนกับชิ้นส่วนเดิมของซีรีส์ ОНЦ-БС-1(2) ของรัสเซียได้
Соединители ОНЦ-БС-1(2) предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

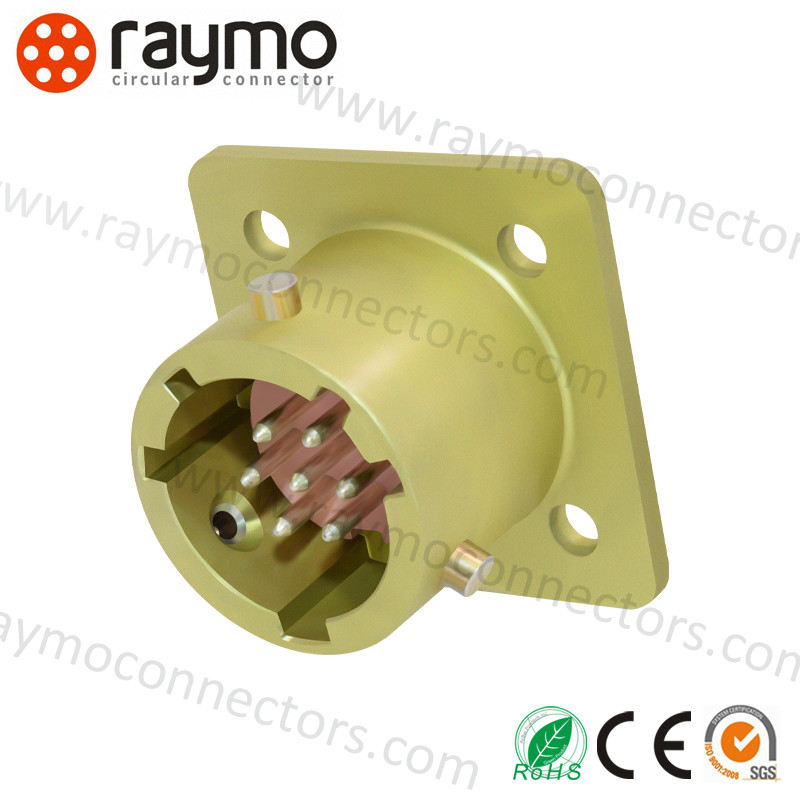

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.

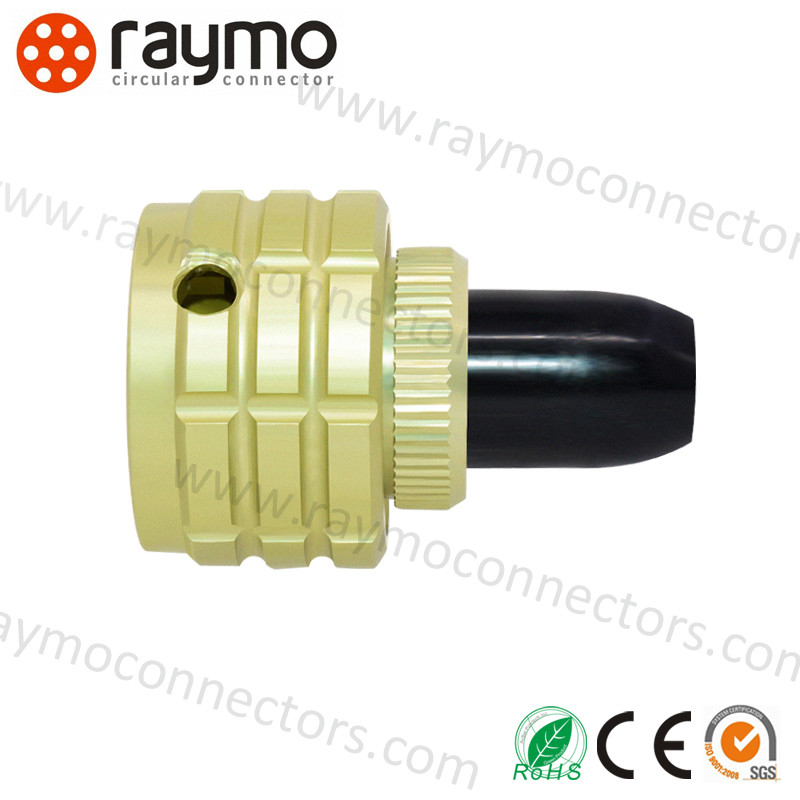

Вилки изготавливаются без кожухов, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
| ตัวชี้วัด | ค่า |
| ความต้านทานหน้าสัมผัส | ≤5mΩ |
| ความต้านทานฉนวน | ≥1000MΩ (ภายใต้สภาวะปกติ) |
| อุณหภูมิแวดล้อม | - 60°C~85°C |
| การสั่นสะเทือน | 1-5000HZ 20g |
| แรงกระแทก | 1000g(ครั้งเดียว);100g(หลายครั้ง); |
| เส้นผ่านศูนย์กลางหน้าสัมผัส | Φ1.0mm |
| อายุการใช้งานเชิงกล | ใส่และถอด 250 ครั้ง |
| ชั่วโมงการทำงาน | 5000 ชั่วโมง |
| ขนาดมาตรฐานเปลือก | จำนวนหน้าสัมผัส | กระแสไฟฟ้าทำงานหน้าสัมผัสเดี่ยว (A) | กระแสไฟฟ้ารวม (A) | แรงดันไฟฟ้าปฏิบัติการ (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| วงกลม | ดาบปลายปืน | เล็กพิเศษ | 1 ชุบเงิน, 2 ชุบทอง | จำนวนหน้าสัมผัส / ขนาดเปลือกมาตรฐาน | B - ซ็อกเก็ตสี่เหลี่ยม (เข็ม), P - ปลั๊กวงกลม (ซ็อกเก็ต) | 1. ไม่มีส่วนต่อท้าย 2. มีส่วนต่อท้ายตรงแบบไม่มีฉนวน | ตำแหน่งสำคัญ | ทุกสภาพอากาศ |
| หมายเลขชิ้นส่วนรัสเซีย | หมายเลขชิ้นส่วนจีน | หมายเลขชิ้นส่วน Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| หมายเลขชิ้นส่วนรัสเซีย | หมายเลขชิ้นส่วนจีน | หมายเลขชิ้นส่วน Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED ในฐานะผู้เชี่ยวชาญด้านการออกแบบและผลิตขั้วต่อและสายเคเบิลพิเศษทุกชนิด ได้สั่งสมประสบการณ์อันยาวนานในการพัฒนาและผลิตสายเคเบิลประเภทต่างๆ และอะแดปเตอร์ขั้วต่อที่เกี่ยวข้อง สายเคเบิล RED/Teradek Bond/ARRI Camera, สายไฟกล้อง Canon / Sony, สาย SDI, สาย USB, สายวิดีโอ, สาย CCD... เราให้บริการ OEM/ODM ที่หลากหลายเพื่อตอบสนองการใช้งานและความต้องการที่แตกต่างกัน
ผลิตภัณฑ์ของเราถูกนำไปใช้อย่างแพร่หลายในสภาพแวดล้อมและการใช้งานที่สมบุกสมบันหลายประเภท เช่น อุปกรณ์ควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ อุปกรณ์วัดและตรวจสอบ อุปกรณ์เสียงและภาพ และอุตสาหกรรมอื่นๆ นอกจากนี้ยังมีความเข้ากันได้ดีเยี่ยมกับซัพพลายเออร์ชั้นนำหลายราย
เรายึดมั่นในจิตวิญญาณแห่งนวัตกรรมอย่างต่อเนื่อง แนะนำผลิตภัณฑ์ซีรีส์ใหม่ๆ รวมถึง M5, M8, M9, M12, M16, M23 และขั้วต่อข้อมูลอื่นๆ พร้อมใบรับรอง IP68, ISO9001, Rohs, CE, REACH
ขั้วต่อทั้งหมดสามารถปรับแต่งได้ตามคำขอของลูกค้า!
เราให้การสนับสนุนทางเทคนิคและบริการที่ครอบคลุมสำหรับขั้วต่อ Circular Push Pull ของเรา ทีมงานของเรามีประสบการณ์สูงในการจัดหาโซลูชันทางเทคนิคสำหรับการใช้งานที่หลากหลาย
ทีมงานของเราพร้อมให้ความช่วยเหลือลูกค้าในการติดตั้ง แก้ไขปัญหา และซ่อมแซม นอกจากนี้เรายังให้ความช่วยเหลือและฝึกอบรม ณ สถานที่ เพื่อให้แน่ใจว่าลูกค้าสามารถใช้ผลิตภัณฑ์ได้อย่างเต็มศักยภาพ
เรามุ่งมั่นที่จะให้บริการลูกค้าที่เป็นเลิศ และทีมงานของเราพร้อมให้บริการตลอด 24 ชั่วโมงทุกวันเพื่อตอบคำถามหรือให้การสนับสนุนทางเทคนิค
เรายังมีบริการหลังการขายที่หลากหลาย เช่น การขยายการรับประกันและการอัปเกรดผลิตภัณฑ์
หากคุณมีคำถามใดๆ หรือต้องการความช่วยเหลือ โปรดอย่าลังเลที่จะติดต่อเรา
คำถามที่ 1. ฉันสามารถขอตัวอย่างได้หรือไม่?
ใช่ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างบางส่วนฟรี และตัวอย่างบางส่วนต้องชำระเงินล่วงหน้า และค่าใช้จ่ายจะได้รับคืนหลังจากการสั่งซื้อเพิ่มเติม
คำถามที่ 2. ระยะเวลาในการผลิตเป็นอย่างไร?
เรามีสต็อก จัดส่งรวดเร็วต่ำกว่า 5,000 ชิ้น
คำถามที่ 3. คุณจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะถึง?
เรามักจะจัดส่งโดย DHL, UPS, FedEx, TNT, SF หรือ EMS โดยปกติจะใช้เวลา 3-5 วันในการมาถึง
คำถามที่ 4. มี OEM หรือไม่?
ใช่ เรามีประสบการณ์มากมายและความสามารถที่ดีในการนำการออกแบบและความคิดของคุณไปสู่ผลิตภัณฑ์จริง โดยปกติจะใช้เวลาประมาณ 20 ถึง 30 วันสำหรับผลิตภัณฑ์ใหม่ตั้งแต่การออกแบบแม่พิมพ์จนถึงการผลิตขั้นสุดท้าย
