| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RAYMO |
| ได้รับการรับรอง: | CE/ROHS/REACH/SGS/ISO9001 |
| หมายเลขรุ่น: | OF |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | 5.6-20.3 |
| รายละเอียดการบรรจุ: | กระเป๋าและกล่อง |
| เวลาการส่งมอบ: | 5-7 วันทำการ |
| สามารถในการผลิต: | 50000pcs/เดือน |
| ชุด: | ตัวเชื่อมต่อ OHS Series Bayonet Ultra-Small | หมายเลขรุ่น: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| ขนาดเปลือก: | 10.12.14.18.22.27 | ติดต่อ: | 4.7.10.19.32.50 |
| วิธีการเชื่อมต่อ: | การเชื่อมต่อดาบปลายปืน | วัสดุเปลือกหอย: | การรักษาพื้นผิวอลูมิเนียมอะโนไดซ์ |
| วัสดุติดต่อ: | โลหะผสมทองแดงที่มีการชุบทอง/เงิน | ฉนวน: | เบ็กไลท์ |
| เทอร์มินัล: | ประสาน | อุณหภูมิแวดล้อม: | -60 ถึง +200 ° C |
| Life Sycle: | IP67500 ครั้ง | ||
| เน้น: | เครื่องเชื่อม 7 ปิน Bayonet,เครื่องเชื่อม OHS 7 ปิน สับเพาะหญิง,ОНЦ-БС-1(2) ซีรี่ย์ บายเอเน็ต คอนเนคเตอร์ |
||
ตัวเชื่อมต่อแบบวงกลมทุกประเภทจากผู้ผลิต OEM ในประเทศจีน

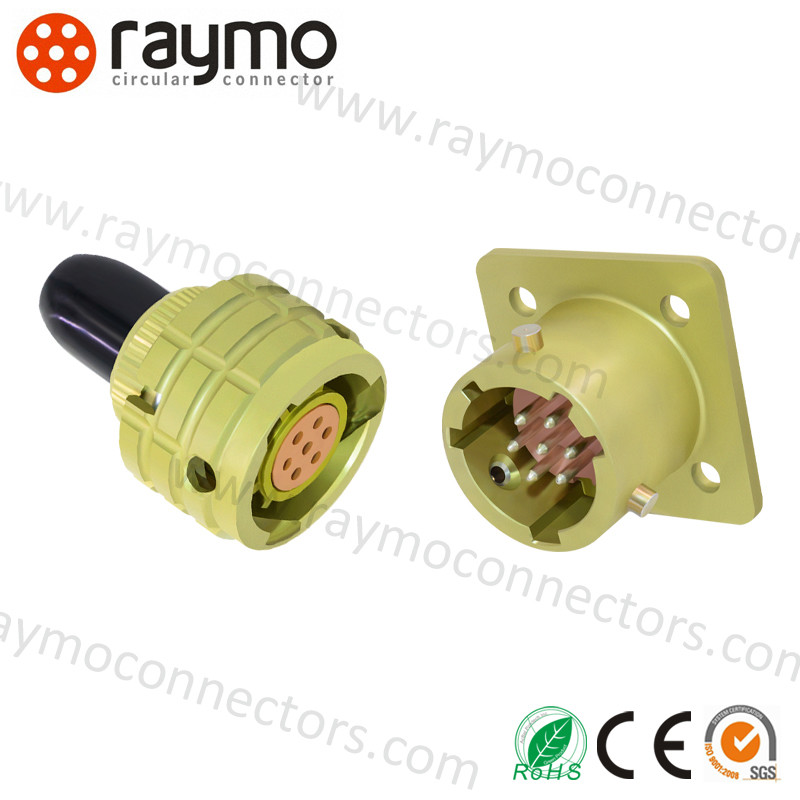

ОНЦ-БС-1(2) ตัวเชื่อมต่อไฟฟ้าแบบวงกลม OHS series วิธีการเชื่อมต่อใช้วิธีการเชื่อมต่อแบบดาบปลายปืน รูปแบบการเชื่อมต่อส่วนสัมผัสคือการเชื่อมด้วยรอยเชื่อม prct มีลักษณะของการเชื่อมต่อและแยกจากกันอย่างรวดเร็ว ขนาดเล็ก ความหนาแน่นสูง ทนทานต่อสิ่งแวดล้อมได้ดี ความน่าเชื่อถือสูง ซ็อกเก็ตไม่มีสิ่งที่แนบมากับหาง ปลั๊กสามารถใช้สิ่งที่แนบมากับหางพลาสติกตรงได้ เหมาะสำหรับวงจร DC AC
ในเวลาเดียวกัน สามารถจับคู่และแลกเปลี่ยนกับชิ้นส่วนดั้งเดิมของซีรีส์ ОНЦ-БС-1(2) ของรัสเซียได้
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочленение соединителей – байонетное.

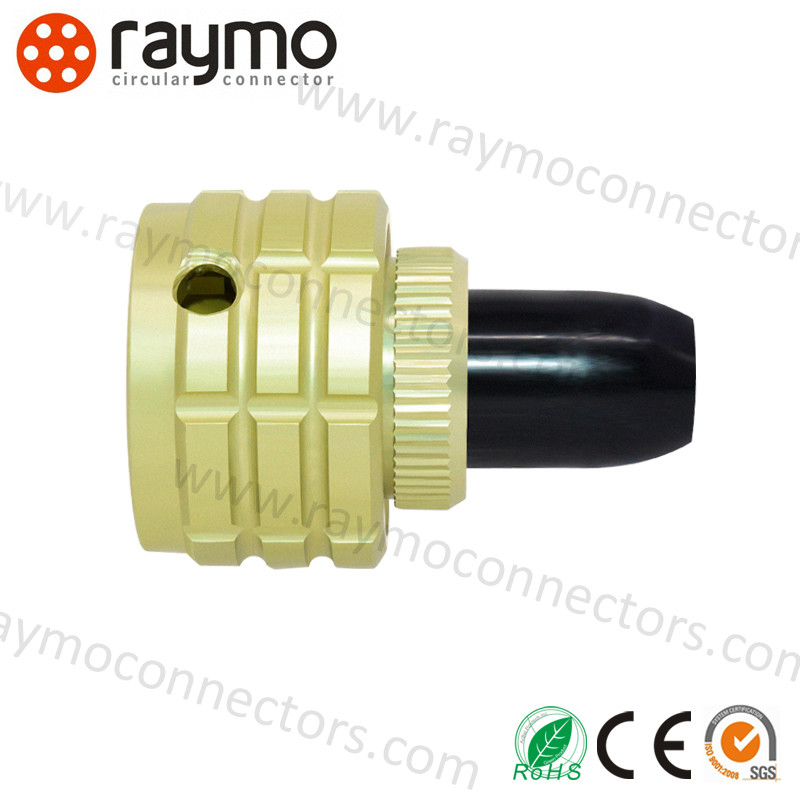

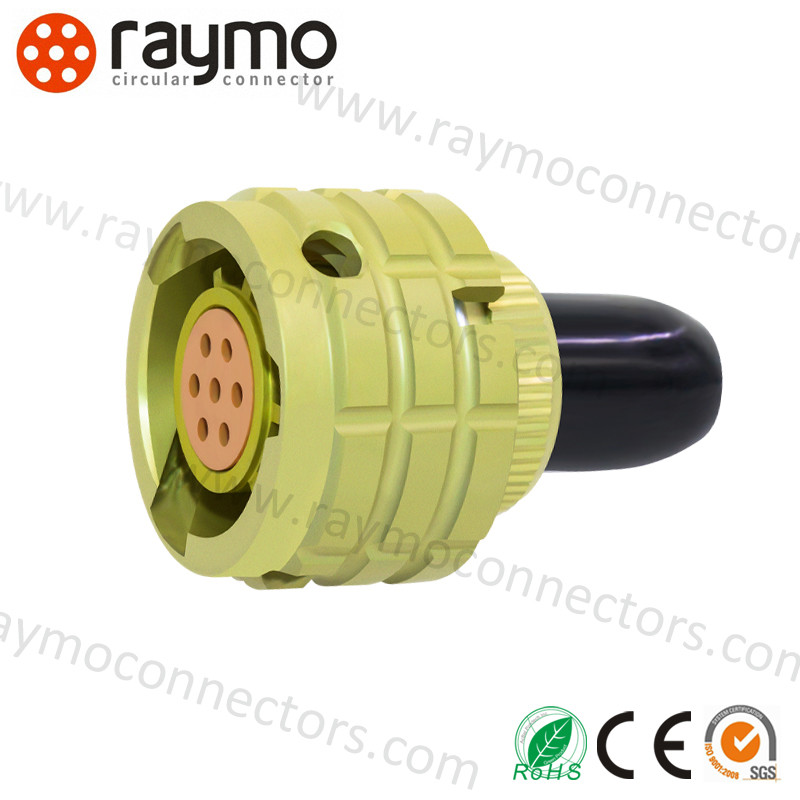

Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителя䑖: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполненияв
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).
| ตัวบ่งชี้ | ค่า |
| ความต้านทานการสัมผัส | ≤5mΩ |
| ความต้านทานฉนวน | ≥1000MΩ (ภายใต้สภาวะปกติ) |
| อุณหภูมิแวดล้อม | - 60°C~85°C |
| การสั่นสะเทือน | 1-5000HZ 20g |
| ผลกระทบ | 1000g (ครั้งเดียว); 100g (หลายครั้ง); |
| เส้นผ่านศูนย์กลางการติดต่อ | Φ1.0mm |
| อายุการใช้งานทางกล | ใส่และถอดปลั๊ก 250 ครั้ง |
| เวลาทำงาน | 5000 ชั่วโมง |
| ขนาดมาตรฐานเชลล์ | หมายเลขติดต่อ | กระแสไฟทำงานแบบสัมผัสเดียว (A) | กระแสไฟรวม (A) | แรงดันไฟฟ้าใช้งาน (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| วงกลม | ดาบปลายปืน | ขนาดเล็กพิเศษ | 1 ชุบเงิน, 2 ชุบทอง | หมายเลขติดต่อ / ขนาดมาตรฐานเชลล์ | B - ช่องเสียบสี่เหลี่ยม (พิน), P - ปลั๊กวงกลม (ซ็อกเก็ต) | 1. ไม่มีสิ่งที่แนบมากับหาง 2. พร้อมสิ่งที่แนบมากับหางตรงที่ไม่มีฉนวน | ตำแหน่งสำคัญ | ทุกสภาพอากาศ |

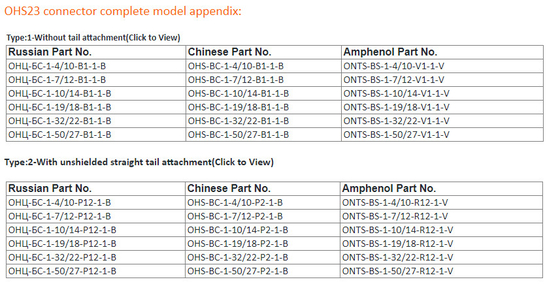

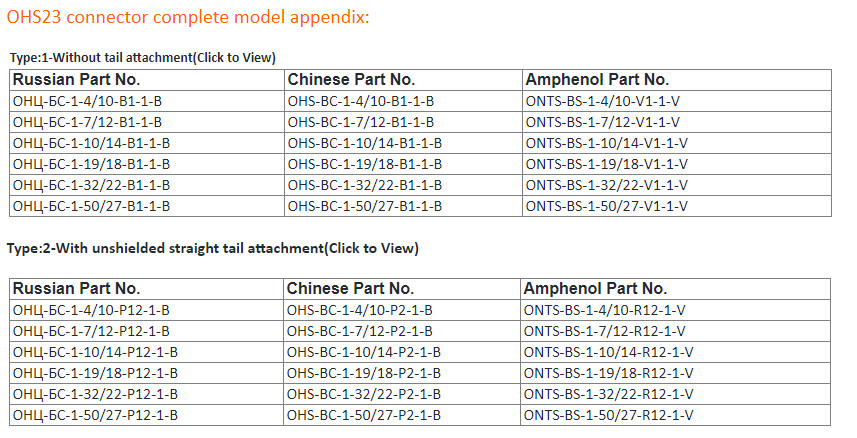

| หมายเลขชิ้นส่วนรัสเซีย | หมายเลขชิ้นส่วนจีน | หมายเลขชิ้นส่วน Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| หมายเลขชิ้นส่วนรัสเซีย | หมายเลขชิ้นส่วนจีน | หมายเลขชิ้นส่วน Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED ในฐานะผู้เชี่ยวชาญด้านการออกแบบและผลิตตัวเชื่อมต่อและสายเคเบิลพิเศษทุกชนิด ได้สะสมประสบการณ์มากมายในการพัฒนาและผลิตสายเคเบิลทุกชนิดและอะแดปเตอร์ตัวเชื่อมต่อที่เกี่ยวข้อง ด้วยสายเคเบิล RED/Teradek Bond/ARRI Camera Cable, Canon / Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable... เราให้บริการ OEM/ODM ที่แตกต่างกันเพื่อใช้เป็นแอปพลิเคชันและความต้องการที่แตกต่างกัน
prcts ของเรามีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมและการใช้งานที่รุนแรง เช่น อุปกรณ์ควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ อุปกรณ์วัดและตรวจสอบ อุปกรณ์ภาพและเสียง และการทหาร เป็นต้น นอกจากนี้ยังมีความเข้ากันได้ดีเยี่ยมกับซัพพลายเออร์ชั้นนำหลายราย
เรายึดมั่นในจิตวิญญาณแห่งนวัตกรรมเสมอมา ยังคงแนะนำชุด prcts ใหม่ๆ รวมถึง M5, M8, M9, M12, M16, M23 และตัวเชื่อมต่อข้อมูลอื่นๆ ด้วยใบรับรอง IP68, ISO9001, Rohs, CE, REACH ที่ได้รับการอนุมัติ
ตัวเชื่อมต่อทั้งหมดสามารถปรับแต่งได้ตามคำขอของลูกค้า!
เราให้การสนับสนุนด้านเทคนิคและบริการที่ครอบคลุมสำหรับตัวเชื่อมต่อแบบดึงและดันแบบวงกลมของเรา ทีมงานของเรามีประสบการณ์สูงในการให้บริการโซลูชันทางเทคนิคสำหรับแอปพลิเคชันต่างๆ
ทีมงานของเราพร้อมให้ความช่วยเหลือลูกค้าในการติดตั้ง การแก้ไขปัญหา และการซ่อมแซม นอกจากนี้เรายังให้ความช่วยเหลือและการฝึกอบรมในสถานที่เพื่อให้แน่ใจว่าลูกค้าสามารถใช้ prct ได้อย่างเต็มศักยภาพ
เราทุ่มเทในการให้บริการลูกค้าที่เป็นเลิศ และทีมงานของเราพร้อมให้บริการตลอด 24 ชั่วโมงทุกวันเพื่อตอบคำถามหรือให้การสนับสนุนด้านเทคนิค
เรายังมีบริการหลังการขายมากมาย เช่น การขยายการรับประกันและการอัปเกรด prct
หากคุณมีคำถามหรือต้องการความช่วยเหลือ โปรดอย่าลังเลที่จะติดต่อเรา
