| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RAYMO |
| ได้รับการรับรอง: | CE/ROHS/REACH/SGS/ISO9001 |
| หมายเลขรุ่น: | OF |
| จำนวนสั่งซื้อขั้นต่ำ: | 1pcs |
| ราคา: | 5.6-20.3 |
| รายละเอียดการบรรจุ: | กระเป๋าและกล่อง |
| เวลาการส่งมอบ: | 5-7 วันทำการ |
| สามารถในการผลิต: | 50000pcs/เดือน |
| ชุด: | ตัวเชื่อมต่อ OHS Series Bayonet Ultra-Small | หมายเลขรุ่น: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| ขนาดเปลือก: | 10.12.14.18.22.27 | ติดต่อ: | 4.7.10.19.32.50 |
| วิธีการเชื่อมต่อ: | การเชื่อมต่อดาบปลายปืน | วัสดุเปลือกหอย: | การรักษาพื้นผิวอลูมิเนียมอะโนไดซ์ |
| วัสดุติดต่อ: | โลหะผสมทองแดงที่มีการชุบทอง/เงิน | ฉนวน: | เบ็กไลท์ |
| เทอร์มินัล: | ประสาน | อุณหภูมิแวดล้อม: | -60 ถึง +200 ° C |
| Life Sycle: | IP67500 ครั้ง | ||
| เน้น: | ตัวเชื่อมต่อรัสเซีย ОНЦ-БС-1-7/12,ตัวเชื่อมต่อ ONC-BS-1-7/12-R12-1-V Connector,OF |
||
ONTS-BS-1(2) คอนเนคเตอร์ไฟฟ้าแบบวงกลมซีรีส์ OHS วิธีการเชื่อมต่อใช้การเชื่อมต่อแบบ bayonet รูปแบบการเชื่อมต่อปลายส่วนสัมผัสเป็นการเชื่อมแบบเชื่อมต่อแบบรวดเร็ว ขนาดเล็ก ความหนาแน่นสูง ทนทานต่อสภาพแวดล้อมได้ดี ความน่าเชื่อถือสูง ซ็อกเก็ตไม่มีอุปกรณ์ต่อท้าย ปลั๊กสามารถใช้อุปกรณ์ต่อท้ายพลาสติกแบบตรงได้ เหมาะสำหรับวงจร DC AC
ในขณะเดียวกัน สามารถจับคู่และแลกเปลี่ยนกับชิ้นส่วนเดิมของซีรีส์ ONTS-BS-1(2) ของรัสเซียได้
คอนเนคเตอร์ ONTS-BS-1(2) ออกแบบมาสำหรับงานในวงจรไฟฟ้ากระแสตรง
กระแสสลับ (ความถี่สูงถึง 3 MHz) และกระแสพัลส์

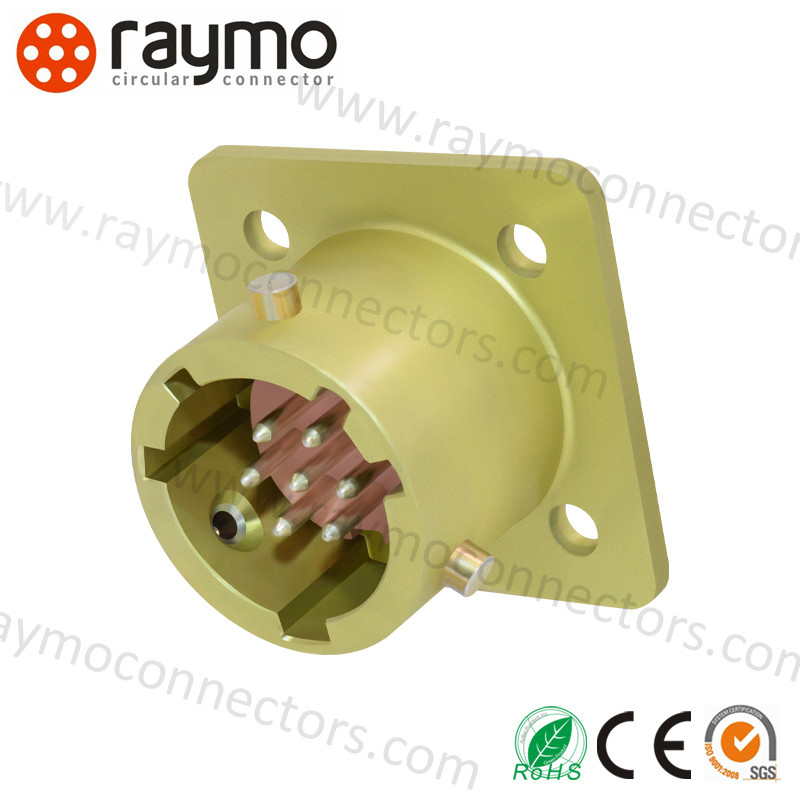

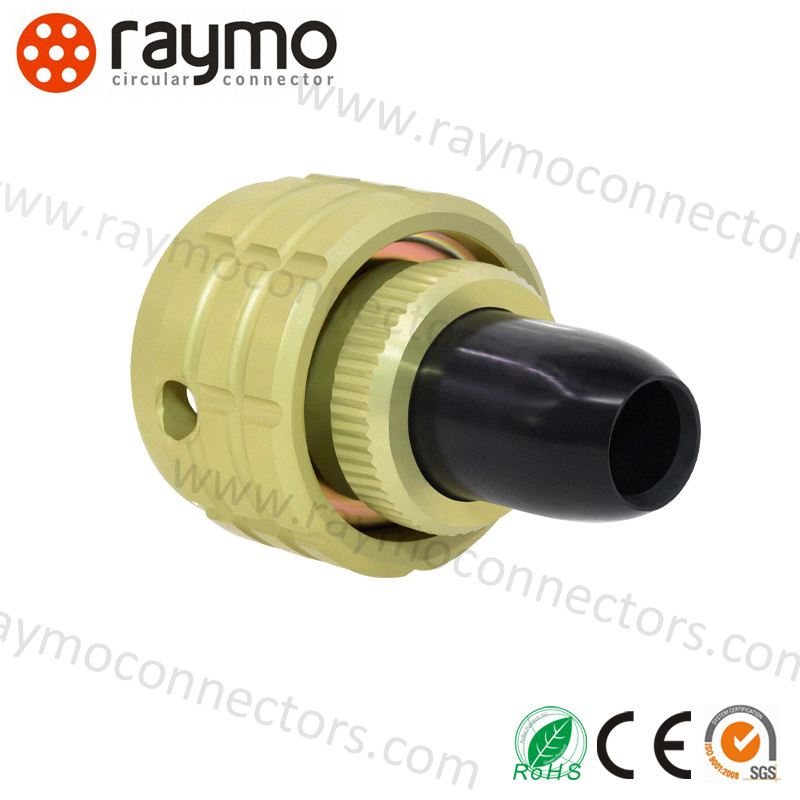

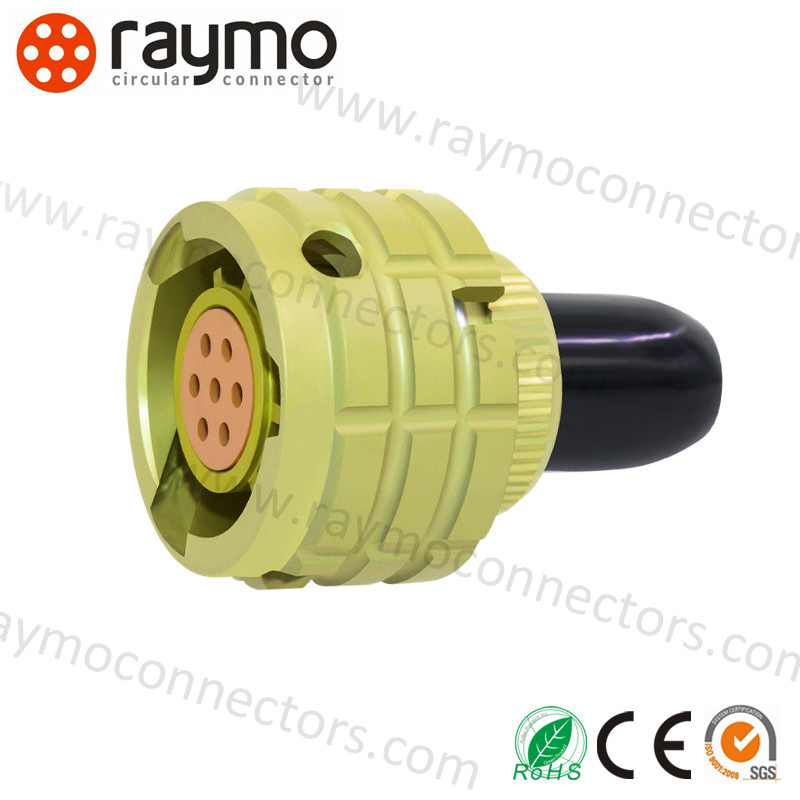

คอนเนคเตอร์ ONTS-BS-1(2) ประกอบด้วยปลั๊กแบบเกลียวที่ปิดสนิทและซ็อกเก็ตแบบไม่มีเกลียว
สำหรับการติดตั้งแบบปริมาตร มีการโพลาไรซ์แบบหลายขั้วของตัวเรือน ซึ่งป้องกัน
การเชื่อมต่อที่ไม่ได้รับอนุญาต
การเชื่อมต่อคอนเนคเตอร์ - แบบ Bayonet
ปลั๊กผลิตโดยไม่มีปลอกหุ้ม ซ็อกเก็ตพร้อมปลอกหุ้มพลาสติกตรง
แผนภาพการจัดวางหน้าสัมผัส จำนวน และเส้นผ่านศูนย์กลางของหน้าสัมผัสแสดงไว้ในตารางที่ 1
การเคลือบหน้าสัมผัสในคอนเนคเตอร์: ONTS-BS-1 - ชุบเงิน, ONTS-BS-2 - ชุบทอง
คอนเนคเตอร์ผลิตขึ้นสำหรับการติดตั้งภายในในทุกสภาพอากาศ
ตามข้อกำหนดทางเทคนิค BR0.364.030 TU (การยอมรับ "5")
| ตัวชี้วัด | ค่า |
| ความต้านทานหน้าสัมผัส | ≤5mΩ |
| ความต้านทานฉนวน | ≥1000MΩ (ภายใต้สภาวะปกติ) |
| อุณหภูมิแวดล้อม | - 60°C~85°C |
| การสั่นสะเทือน | 1-5000Hz 20g |
| แรงกระแทก | 1000g (ครั้งเดียว); 100g (หลายครั้ง); |
| เส้นผ่านศูนย์กลางหน้าสัมผัส | Φ1.0mm |
| อายุการใช้งานเชิงกล | ใส่และถอด 250 ครั้ง |
| ชั่วโมงการทำงาน | 5000 ชั่วโมง |
| ขนาดมาตรฐานของเชลล์ | จำนวนหน้าสัมผัส | กระแสทำงานของหน้าสัมผัสเดี่ยว (A) | กระแสรวม (A) | แรงดันไฟฟ้าที่ใช้งาน (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| วงกลม | Bayonet | เล็กพิเศษ | 1 ชุบเงิน, 2 ชุบทอง | จำนวนหน้าสัมผัส / ขนาดมาตรฐานของเชลล์ | B - ซ็อกเก็ตสี่เหลี่ยม (เข็ม), P - ปลั๊กวงกลม (ซ็อกเก็ต) | 1. ไม่มีอุปกรณ์ต่อท้าย 2. มีอุปกรณ์ต่อท้ายแบบตรงที่ไม่หุ้มฉนวน | ตำแหน่งกุญแจ | ทุกสภาพอากาศ |
| หมายเลขชิ้นส่วนรัสเซีย | หมายเลขชิ้นส่วนจีน | หมายเลขชิ้นส่วน Amphenol |
| ONTS-BS-1-4/10-B1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-B1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-B1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-B1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-B1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-B1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
| หมายเลขชิ้นส่วนรัสเซีย | หมายเลขชิ้นส่วนจีน | หมายเลขชิ้นส่วน Amphenol |
| ONTS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
