| สถานที่กำเนิด: | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์: | RAYMO |
| ได้รับการรับรอง: | CE/ ISO9000:2015/ ROHS/ SGS/ REACH |
| Model Number: | WSO 102 A052 130 |
| Minimum Order Quantity: | 5Piece/Pieces |
| ราคา: | negotiable |
| Packaging Details: | Plastic Bag & Carton |
| Delivery Time: | 5-7wds |
| เงื่อนไขการชำระเงิน: | Western Union, L/C, D/A, D/P, T/T |
| สามารถในการผลิต: | 5000 ชิ้น/สัปดาห์ |
| แบบจำลองเปลือกหอย: | เครื่องเชื่อมกันน้ําวงกลม | Shell size: | 102 103 1031 104 |
|---|---|---|---|
| เบอร์ติดต่อ.: | 3 พิน | Connects type: | solder contacts with PPS/PEEK insulator |
| Application: | Studios and outside broadcasting | MOQ: | 1pcs |
| เน้น: | IP68 เครื่องเชื่อมมมุมขวา,ฟิชเซอร์ WSO สายเชื่อมมมุมขวา,เครื่องเชื่อมเหล็ก 3 ปิน |
||

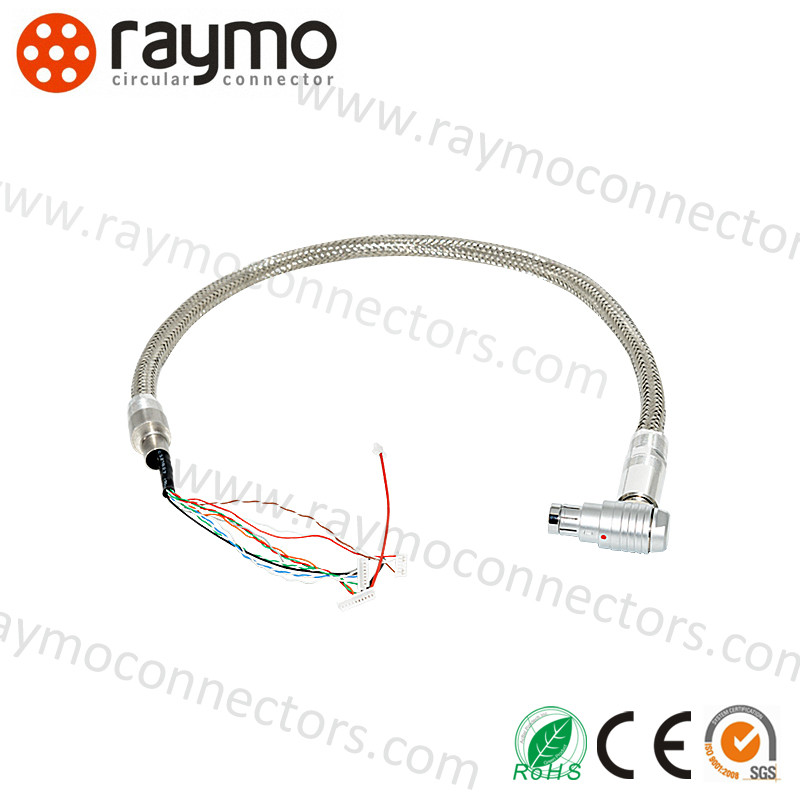

ขั้วต่อมุมฉาก Fischer WSO 102 103 1031 ขนาด 3 พิน ตัวผู้ แบบบัดกรี แบบวงกลม กันน้ำ
Raymo WSO สามารถใช้ทดแทนได้กับWSO 102 FISCHER ขั้วต่อ ใช้งานได้ตั้งแต่ 2 ถึง 19 พิน คุณภาพดีกว่าในราคาที่สมเหตุสมผลและระยะเวลารอคอยสั้น Raymo ให้บริการโซลูชันการเชื่อมต่อสายเคเบิลเราสามารถผลิตสายเคเบิลและขั้วต่อทุกประเภทตามคำขอของลูกค้า ใช้ขั้วต่อทุกชนิด เช่น Hirose, Cannon, BNC, TNC, D-dtap, D-Sub, USB-A, USB-B, RJ45, JST, Molex และอื่นๆ เพียงแค่บอกความต้องการของคุณ แล้วปล่อยให้ที่เหลือเป็นหน้าที่ของ RAYMO
1. คำแนะนำเบื้องต้น
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED ในฐานะผู้เชี่ยวชาญด้านการออกแบบและผลิตขั้วต่อและสายเคเบิลพิเศษทุกชนิด ได้สั่งสมประสบการณ์อันยาวนานในการพัฒนาและผลิตสายเคเบิลประเภทต่างๆ และอะแดปเตอร์ขั้วต่อที่เกี่ยวข้อง ด้วยสายเคเบิล RED/Teradek Bond/ARRI Camera, สายไฟ Canon / Sony Camera, สาย SDI, สาย USB, สายวิดีโอ, สาย CCD... เราให้บริการ OEM/ODM ที่หลากหลายเพื่อตอบสนองการใช้งานและความต้องการที่แตกต่างกัน ขั้วต่อเข้ากันได้กับ Lemo, Fischer, Binder, Hirose และ 38999 เป็นต้น ผลิตภัณฑ์ของเราถูกนำไปใช้อย่างแพร่หลายในสภาพแวดล้อมและการใช้งานที่ท้าทายหลากหลายประเภท เช่น อุปกรณ์ควบคุมอุตสาหกรรม, อุปกรณ์ทางการแพทย์, อุปกรณ์วัดและตรวจสอบ, อุปกรณ์เสียงและภาพ และอุตสาหกรรม เป็นต้น นอกจากนี้ยังมีความเข้ากันได้ดีเยี่ยมกับผู้จำหน่ายชั้นนำหลายราย
2. คำอธิบาย
WSO 102 A052 130 - ขั้วต่อสายเคเบิล WSO, ขั้วต่อมุมฉาก ฟังก์ชันกันน้ำ, หน้าสัมผัสตัวผู้แบบบัดกรี 3 พิน, เปลือกสีธรรมชาติ
3. คุณสมบัติทางเทคนิค
| ช่วงอุณหภูมิ | - 65° C, +200° C |
| ความต้านทานต่อการสั่นสะเทือน | 15 g [10 Hz - 2000 Hz] |
| ความต้านทานแรงกระแทก | 100 g [ 6 ms] |
| การทดสอบการกัดกร่อนด้วยละอองเกลือ | >96 ชม. |
| ระดับการป้องกัน IP | IP 50 |
| รอบการใช้งาน | 5000 ครั้ง |
| การรับรอง | ISO9001 CE ROHS2.0 SGS |
4. โครงสร้างและขนาด
ขั้วต่อสายเคเบิล FHG พร้อมขนาดเปลือกและหน้าสัมผัสที่แตกต่างกัน
6. ทำไมต้องเลือกเรา
7. กระบวนการประกอบสายเคเบิล DIY:
นำสายเคเบิลผ่านปลอกรัดและน็อตตามลำดับ จากนั้นบัดกรีสายไฟเข้ากับฉนวนทีละเส้น โปรดสังเกตคำสั่งของสายไฟอย่างสำคัญ
ใส่ตัวยึดฉนวนแบบแยกส่วนเข้ากับฉนวนที่บัดกรี เพื่อให้ช่องของตัวยึดฉนวนแบบแยกส่วนเข้ากันได้อย่างสมบูรณ์กับส่วนที่ยื่นออกมาของชุดฉนวน
วางปลอกไว้ทางขวาของตำแหน่งสายเคเบิล ตรวจสอบให้แน่ใจว่าส่วนที่ยื่นออกมาของปลอกเข้ากันได้กับช่องของตัวยึดฉนวนแบบแยกส่วน ดันชุดฉนวน ตัวยึดฉนวนแบบแยกส่วน ปลอก เข้าไปในเปลือกนอกตามลำดับ ตรวจสอบให้แน่ใจว่าส่วนที่ยื่นออกมาของตัวยึดฉนวนแบบแยกส่วนเข้ากันได้กับช่องของเปลือกนอก
ขันน็อตให้แน่น ติดปลอกเข้ากับขั้นที่สอดคล้องกันของน็อต
